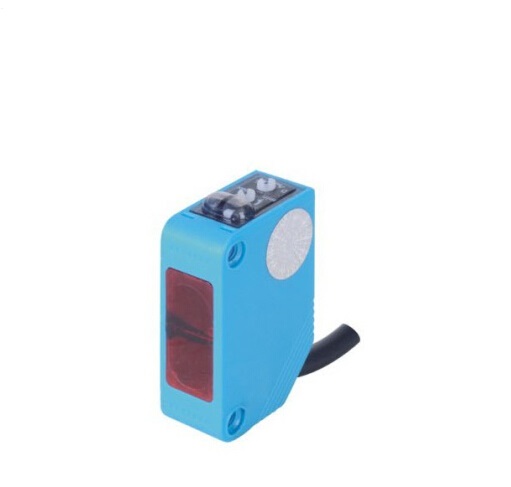

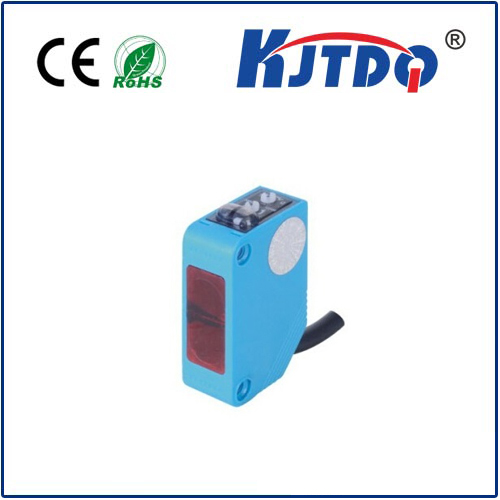

產品圖片 Photo |

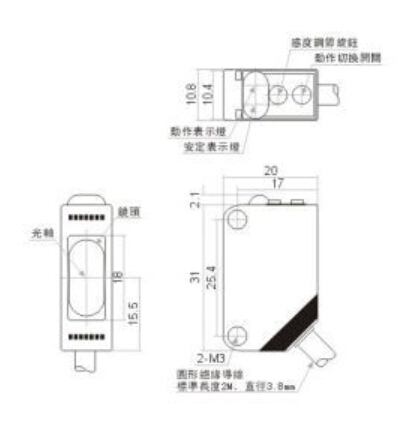

尺寸圖 Dimension drawing |
|
|
 |
|
特點描述 Feature Description |
型號規格 Item Code |
|
|
◆ 采用專用IC制造，性能穩定 |
|
◆ 具有浪涌，逆極性，短路保護功能 |
|
◆ 外殼材料：PC/ABS |
|
◆ 防護等級IP67（IEC） |
|
|
|
|
|
|
NPN NO/NC |
KJT-FS30 |
|
|
|
|
PNP NO/NC |
KJT-FS30 |
|
|
|
|
|
|
|
|
|
|
|
電氣接線圖 Connection diagram |
規格參數 Specification |
|
|
|
外形規格 |
35*69*100 |
|
反射方式 |
漫反射式（X） 帶反射板（Y） 對射式（T） |
|
檢測距離 |
30CM 1M 5M |
|
光源 |
紅外線LED（880nm） |
|
輸出方式 |
NPN/PNP NO |
|
電源電壓 |
10…30VDC |
|
消耗電流 |
≤25mA |
|
響應時間 |
≤8.2ms |
|
回差范圍 |
5…20% |
|
重復精度 |
≤3% |
|
負載電流 |
≤200mA |
|
壓降 |
≤2.5V |
|
輸出指示 |
黃色LED |
|
保護回路 |
浪涌、逆極性、短路保護 |
|
環境濕度 |
35-95% |
|
環境溫度 |
-15…55℃ |
|
防護等級 |
IP67 |
|
外殼材料 |
PC/ABS |
|
接線方式 |
2M PVC線纜 |
|
